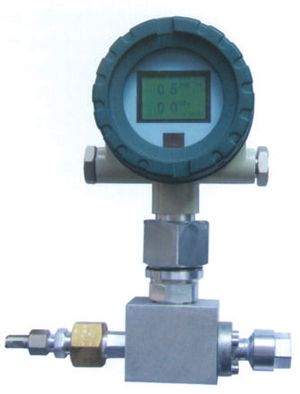

DQPWZ 型SF6微水、密度在線監測系統是我公司根據國網電力公司的在線狀態檢修的要求，與國網公司SF6中心實驗室合作開發 的數字式高精度SF6氣體在線式監測裝置。該系列產品集最新檢測 通信技術于一體，測量精度高，外觀小巧。適用于各種電壓等級的 SF6斷路器的SF6氣體微水、密度和溫度的在線監測，以滿足電力配 網自動化和設備狀態檢修的需要。 系統采用先進的傳感技術、單片機技術、現代物理分析理論、控制理論和通訊技術成果，并有多項具有自主知識產權的創新技術， 如氣體在密封壓力容器內變化環境溫度和變化壓力下的微量水分 和密度的連續檢測技術等，在電力SF6高壓斷路器SF6氣體微水與密 度的在線監測與控制領域?qū)賴H首創。系統通過RS-485/CAN 通 訊接口將信息接入變電站綜合自動化系統。內置的二組輸出轉換 接點可按預設門限上傳報警、閉鎖信號，或直接啟動報警、閉鎖裝置。 微水傳感器采用原裝進口高分子膜露點傳感器，密度采用美國原裝激光修正的傳感器，從而保證了整個測量精度和穩定性。 ※功能特點 ★在線監測SF6氣體濕度、密度與溫度； ★手持遙控器設置報警與閉鎖門限值和顯示方式； ★在線監測氣體泄露與泄露報警； ★全密封，抗干擾，適用于室外和低溫環境； ★可按預設值或用戶給定值自動啟動低壓報警和閉鎖裝置； ★預留RS-485總線通訊接口； ★大屏幕采用液晶顯示器現場顯示實時數據、曲線，具備屏幕保護和聲聲控顯示功能； ★可靈活組成多種控制方案。 ※技術參數 .jpg)
※變電站GIS 設備SF6微水監測方案
|
